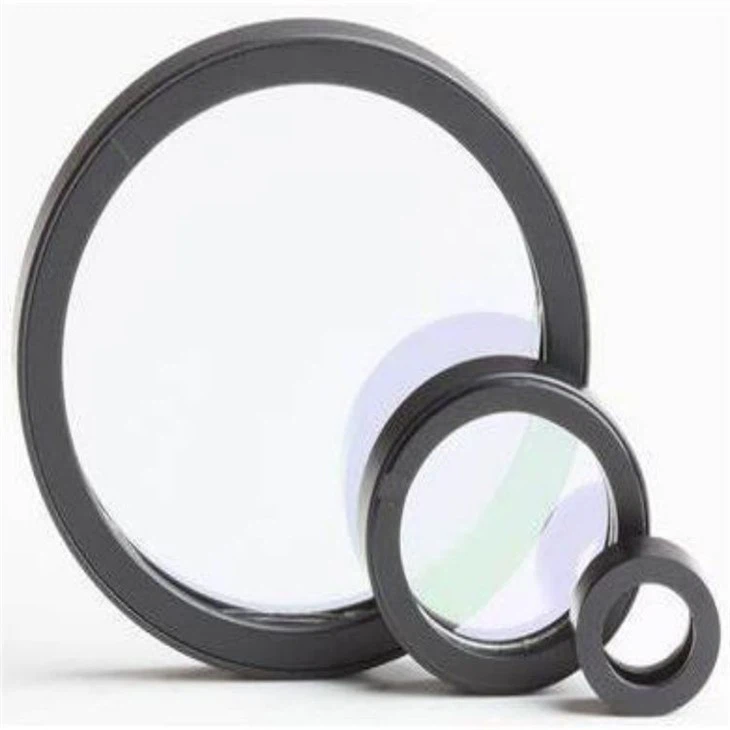

Polaryzatory siatkowe

Polaryzatory siatkowe to urządzenia optyczne, które mogą podzielić wiązkę światła na dwie prostopadłe spolaryzowane wiązki. Składają się z cienkich równoległych metalowych drutów ułożonych na przezroczystym podłożu. Gdy światło niespolaryzowane przechodzi, składowe pola elektrycznego równoległe do przewodów są odbijane, podczas gdy składowe prostopadłe przechodzą przez nie bez zmian. To dzieli wiązkę na liniowo spolaryzowane światło odbite i przechodzące. Wykonane z materiałów takich jak aluminium i srebro, kluczem jest to, że odstęp między drutami jest mniejszy niż długość fali światła. Ze względu na ich zdolność do skutecznej polaryzacji światła w szerokim zakresie kątów i długości fal, polaryzatory siatkowe są szeroko stosowane w optyce do zastosowań, w tym kamer, wyświetlaczy i mikroskopów.

W UVWAVETEK Manufacturing nasze innowacyjne polaryzatory siatkowe zapewniają doskonałą kontrolę nad spolaryzowanym światłem. Dzięki aluminiowym siatkom precyzyjnie wytrawionym na szkle nasze polaryzatory dzielą światło na dwie czyste, liniowo spolaryzowane wiązki – jedną odbitą, drugą przechodzącą. Nasze opatentowane siatki druciane, oddalone od siebie o mniej niż 100 nm, utrzymują wydajność w szerokim zakresie widma. Trwałe, konfigurowalne i łatwe w integracji polaryzatory siatkowe UVWAVETEK osiągają współczynniki ekstynkcji powyżej 1000:1. Idealny do eksperymentów optycznych, prototypów i instrumentów wymagających wysokiej transmitancji i elitarnej polaryzacji. Skontaktuj się z UVWAVETEK już dziś, aby omówić wymagania swojego projektu i poznać to, co najlepsze w technologii polaryzacji.

Cechy

- Wysoki współczynnik ekstynkcji

- Działanie łącza szerokopasmowego

- Wysoka przepuszczalność

- Wytrzymały

- Kompaktowy rozmiar

- Konfigurowalne specyfikacje

- Tolerancja kątowa

- Łatwa integracja

- Stabilność temperatury

- Czyste wyjście

Parametry

Aplikacje

- Wyświetlacze LCD - Służy do polaryzacji światła w wyświetlaczach ciekłokrystalicznych w celu poprawy kontrastu i jasności.

- Kamery - Wykorzystywane w kamerach do redukcji odblasków, separacji kolorów i kontroli światła odbitego.

- Mikroskopy - Umożliwiają mikroskopię w świetle spolaryzowanym do analizy materiałów dwójłomnych.

- Teleskopy - umożliwiają astronomom selektywne obrazowanie ciał niebieskich w oparciu o polaryzację.

- Czujniki — pomagają wykrywać i analizować stan polaryzacji światła w systemach czujników optycznych.

- Izolatory optyczne - Blokują światło odbite w laserach i układach optycznych, aby zapobiec niestabilności.

- Polarymetria - Umożliwia pomiar i charakterystykę właściwości światła spolaryzowanego.

- Fotolitografia - używana do modelowania i wyrównywania elementów w produkcji półprzewodników.

- Powłoki AR - W połączeniu z powłokami antyrefleksyjnymi w celu zmniejszenia odbić powierzchniowych.

Jak powstają polaryzatory siatkowe?

Polaryzatory siatkowe są wytwarzane przy użyciu zaawansowanych technik nanofabrykacji. Najpierw podłoże z topionej krzemionki lub fluorku wapnia jest czyszczone i polerowane w celu uzyskania optycznie gładkiej powierzchni. Warstwa aluminium lub srebra o grubości zaledwie kilkudziesięciu nanometrów jest osadzana na podłożu w procesie takim jak napylanie katodowe lub parowanie. Następnie na metalicznej powłoce za pomocą fotolitografii wytrawia się wzór drobnego drutu metalowego. Polega to na wykorzystaniu światła do przeniesienia wzoru siatki w nanoskali z maski na światłoczułą warstwę chemiczną na metalowej powierzchni. Po wywołaniu wzór siatki jest wytrawiany w warstwie metalu za pomocą kwasu w celu usunięcia niepożądanego materiału. Na koniec do polaryzatora dodawana jest powłoka antyrefleksyjna, aby zmniejszyć odbicia powierzchniowe. Powstała siatka druciana składa się z niewiarygodnie małych równoległych metalowych drutów rozmieszczonych w odległości mniejszej niż długość fali światła. Ten proces produkcyjny umożliwia tworzenie precyzyjnych polaryzatorów, które mogą manipulować światłem w skali nanometrów.
